Высокий свет: | Машина непрерывного литья заготовки,горизонтальное непрерывное литье |
---|

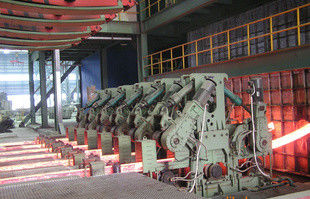

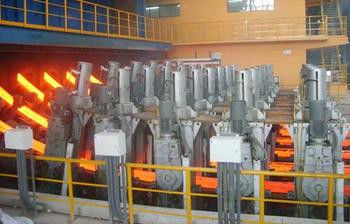

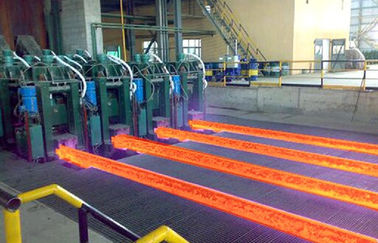

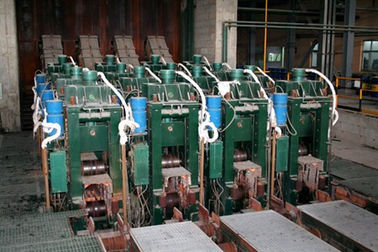

1 / Машина непрерывного литья CCM 3 стренг перекрестные сползая/оборудование R6M
Машина непрерывного литья CCM
с аттестацией ISO
предварительный дизайн
безопасная работа
Низкая энергия и высокая эффективность
Мы можем произвести высококачественные машины непрерывного литья от 1 до 8 стренг с самыми низкими производительными расходами оборудования. Мы можем конструировать, изготовить последнюю машину непрерывного литья заготовки в соответствии с емкостью сталеплавильного производства потребителя, размер заготовки, стальные ранги и условия поля потребителя.
1. Основные резервные технические параметры:
Радиус отливной машины стального заготовки |
6m, 8m, 10m |
Количество стренги |
1,2,3 стренги |
Тип поддержки ковша |
Башенка ковша, автомобиль ковша |
Экипаж Tundish |
Полу-портальная, перекрестная сползая функция |
Метод литья |
Измеряя сопло, открытая отливка |
Вторичный охлаждать |
Водяное охлаждение, 1 регулируя цепь |
Разведение выправляя машину |
Полностью 5 ролик, прогрессивный выправлять |
Таблица крена |
Цепной привод централизованный группой |
Фиктивный бар |
Твердый, с само-приспосабливаясь фиктивной головкой прутка |
Вырезывание заготовки |
Гидравлический автомат для резки |
Квартируйте транспортировать |
Централизованная группой таблица в реальном маштабе времени ролика |
Охлаждая тип банка |
Простая охлаждая кровать |
2. технические описание процесса и емкость стального заготовки CCM
Печь индукции:
Номинальная емкость |
30T |
цикл Кран-к-крана |
60min |
Количество печи |
2set |
Производственная мощность
Рабочие дни |
330 дней/год |
Средний номер ежедневной печи |
24/day |
Производственная мощность |
300,000t/year |
3. Бросая скорость, урожайность и количество стренги
Круглый ряд размера заготовки: φ60~φ500
Круглый ряд скорости castig заготовки CCM:
Φ60~120 1.6~2.5m/min
Φ150~240 0.8~1.2m/min
Φ250~500 0.5~0.8m/min
Результаты вычисления идеальное государство продукции, пожалуйста согласно собственной обстановке на данный момент регулировки.
Стальная ранг |
Бросая ранг (m/min) |
Эффективный тариф деформации (ε) |
Позволяемый тариф деформации (εmax) |
Прямая сталь углерода |
0.8~2.5 |
Пожалуйста см. вычислительная таблица |
0,25 |
Низкая легированная сталь |
0.8~2.0 |
Пожалуйста см. вычислительная таблица |
0.15~0.2 |
4. список частей оборудования CCM
НЕТ. | Имя оборудования |
1 |
Башенка ковша |
2 |
Автомобиль Tundish |
3 |
Tundish |
4 |
Прессформа |
5 |
Крен ноги прессформы |
6 |
Крышка прессформы |
7 |
Прибор генератора |
8 |
Вторичная трубка охлаждая брызг |
9 |
Вторичная охлаждая направляя штанга раздела |
10 |
Вторичная охлаждая выхлопная система пара |
11 |
Разведение и машина выправлять |
12 |
Бросая пустая система предохранения вибрации |
13 |
Фиктивный бар |
14 |
Запоминающее устройство фиктивного бара |
15 |
Ножницы причаливают ролику |
16 |
Машина кислородной резки |
17 |
Автоматический обрабатыванный изделие на определенную длину прибор |
18 |
Путешествовать ролик |
19 |
Ролик нокдауна |
20 |
Стальная поперечная поставляя машина |
21 |
Гидравлическая система станции |
22 |
Вторичный выключатель охлажденной воды |
23 |
Охлаждая завод водораспределения автоматизации |
24 |
Электрическая аппаратура регулирования |
24,1 |
Пульт управления |
24,2 |
Аппаратура поля |
24,3 |
Компьютерная система |
25 |
Стальная платформа |
