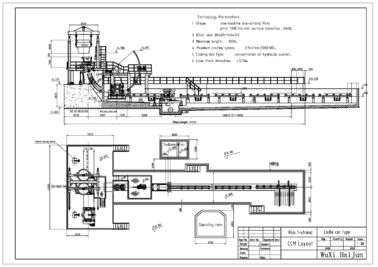

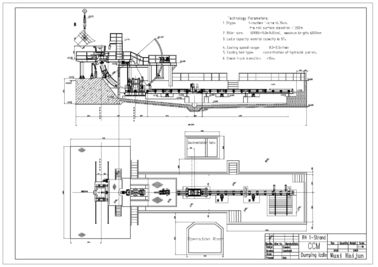

Машина непрерывного литья водяного охлаждения углерода стренги машины непрерывного литья 1 R4M

Радиус отливной машины стального заготовки

4m

Количество стренги

1 стренга

Тип поддержки ковша

Сбрасывать ковш, держатели ковша, автомобиль ковша

Экипаж Tundish

Полу-портальная, перекрестная сползая функция

Метод литья

Измеряя сопло, открытая отливка

Вторичный охлаждать

Водяное охлаждение, 1 регулируя цепь

Разведение выправляя машину

Полностью 5 ролик, прогрессивный выправлять

Таблица крена

Цепной привод централизованный группой

Фиктивный бар

Твердый, с само-приспосабливаясь фиктивной головкой прутка

Вырезывание заготовки

Ручное вырезывание

Квартируйте транспортировать

Централизованная группой таблица в реальном маштабе времени ролика

Охлаждая тип банка

Простая охлаждая кровать

Номинальная емкость

5T

цикл Кран-к-крана

45min

Количество печи

3set

Рабочие дни

330 дней/год

Средний номер ежедневной печи

24/day

Производственная мощность

80000t/year

Бросая секционная область (mm)

80×80

100×100

120×120

Бросая скорость (m/min)

3,0

2,8

2,6

НЕТ.

Заготовка

размер

Бросая скорость

всечасный выход

(тонны)

Суточная выработка

24 часа

(тонны)

Годовая выработка (330days)

(тонны)

1

80×80

3.0m/min

7,42

178

58 766

2

100×100

2.8m/min

10,81

259.

85615

3

120×120

2.6m/min

15,69

377

124 266

Стальная ранг

Бросая ранг (m/min

Эффективный тариф деформации (ε)

Позволяемая деформация

тариф (εmax)

Прямая сталь углерода

1.8~2.5

Пожалуйста см. вычислительная таблица

0,25

Низкая легированная сталь

1.3~2.0

Пожалуйста см. вычислительная таблица

0.15~0.2

Нет.

Имя машины

Вес

Блок

Количество

1

Держатели ковша

6T

установите

1

2

Автомобиль Tundish

2T

установите

1

3

Tundish

1T

pec

1

4

Прессформа 80×80

0.53T

установите

1

5

Крышка прессформы

0.1T

установите

1

6

Прибор вибрации

1.5T

установите

1

7

Вторичная трубка охлаждая брызг

0.5T

установите

1

8

Вторичный охлаждая крен части проводника

0.5T

установите

1

9

Вторичный охлаждающ за борт осушительную систему пара

1.1T

установите

1

10

Машина выправлять и разведения

6T

установите

1

11

Фиктивный бар

0.8T

установите

1

12

Фиктивный бар кладя прибор

0.8T

установите

1

13

Ролик перед вырезыванием

2T

установите

1

14

Простая охлаждая кровать

1.2T

установите

1

15

Голова и отрезок заготовки с системы собрания шлака

0.5T

установите

1

16

Дорога крена

2T

установите

1

17

Ролик заготовки общительный

2×2=4T

установите

2

18

Стальная боковая перенося машина

0.6T

установите

1

19

Машина кислородной резки

0.8T

установите

1

20

Гидравлическая система станции

2T

установите

1

21

Станция водяного охлаждения

1T

установите

1

22

Энергетическая система 3

0.5T

установите

1

22,1

Электрическая система управления

установите

1

22,2

Метр сцены

установите

1

22,3

Компьютерная система

установите

1

23

Стальная платформа

36T

установите

1
