Промышленное оборудование непрерывного литья металла CCM, R8m & 8 стренг

Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands

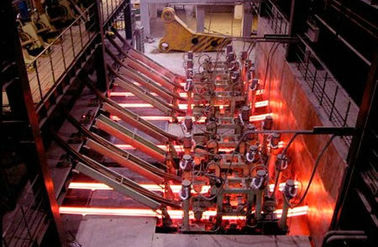

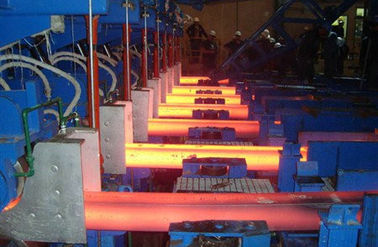

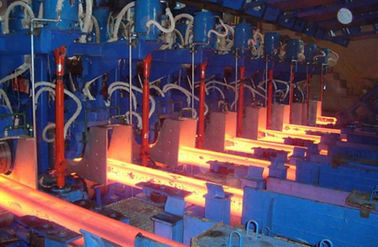

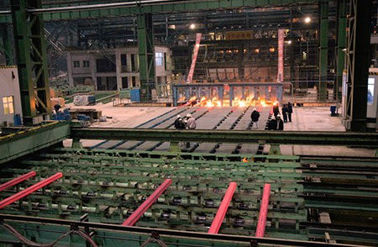

Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands Industrial Metal CCM Continuous Casting Equipment , R8m & 8 Strands

Большие изображения :  Промышленное оборудование непрерывного литья металла CCM, R8m & 8 стренг

Подробная информация о продукте:
Место происхождения: Wuxi, Китай (материк)
Фирменное наименование: HAIJUN
Номер модели: R8M 8strands
Оплата и доставка Условия:
Количество мин заказа: 8 прядей
Упаковывая детали: контейнер
Время доставки: 6 месяцев
Условия оплаты: T/T, L/C
Поставка способности: 30 стренг CCM в год
Подробное описание продукта



Промышленное оборудование непрерывного литья металла CCM, R8m & 8 стренг



Быстрая деталь:

радиус: R6M, R8M, R10M

Номер стренги: 1 до 8 стренг

с аттестацией ISO

предварительный дизайн



безопасная работа



Низкая энергия и высокая эффективность



Мы можем произвести высококачественные машины непрерывного литья от 1 до 8 стренг с самыми низкими производительными расходами оборудования. Мы можем конструировать, изготовить последнюю машину непрерывного литья заготовки в соответствии с емкостью сталеплавильного производства потребителя, размер заготовки, стальные ранги и условия поля потребителя.





Описание:



1. Основные резервные технические параметры:

Радиус отливной машины стального заготовки

8m

Количество стренги

8 стренг

Тип поддержки ковша

Башенка ковша

Башенка ковша

Прямой тип руки

Автомобиль Tundish

Высокий привод следа, перекрестная сползая функция

Метод литья

Измеряя сопло, открытая отливка, порошок отливки

Вторичный охлаждать

Водяное охлаждение газа и, регулируя цепь 2 в стренгу

Разведение выправляя машину

Полностью 5 ролик, прогрессивный выправлять

Таблица крена

Цепной привод централизованный группой

Фиктивный бар

Твердый, с само-приспосабливаясь фиктивной головкой прутка

Вырезывание заготовки

Автоматическая машина кислородной резки

Квартируйте транспортировать

Централизованная группой таблица в реальном маштабе времени ролика

Охлаждая тип банка

Сползать путь, машина переноса стальная



2. технические описание процесса и емкость стального заготовки CCM

Печь индукции:

Номинальная емкость

60T

цикл Кран-к-крана



45min

Количество печи



2set



Производственная мощность



Рабочие дни

330 дней/год

Средний номер ежедневной печи

24/day

Производственная мощность

1000,000~1200,000t/year



3. Бросая скорость, урожайность и количество стренги

Отливная машина радиуса R8m может группы в составе литой стали различные спецификации, максимальная бросая скорость следующим образом:

Бросая секционная область (mm)

180x180

200×200

220×220

Бросая скорость (m/min)

1,6

1,8

2,0



НЕТ.

Заготовка

размер

Бросая скорость

всечасный выход

(тонны)

Суточная выработка

20hour

(тонны)



Годовая выработка (300days)

(тонны)

1

180×180

1.6m/min

21,98

439

131 700

2

200×200

1.8m/min

27,13

543

162 900

3

220×220

2.0m/min

36,47

729

218 700



Результаты вычисления идеальное государство продукции, пожалуйста согласно собственной обстановке на данный момент регулировки.

Стальная ранг

Бросая ранг (m/min)

Эффективный тариф деформации (ε)

Позволяемый тариф деформации (εmax)

Прямая сталь углерода

1.8~2.5

Пожалуйста см. вычислительная таблица

0,25

Низкая легированная сталь

1.3~2.0

Пожалуйста см. вычислительная таблица

0.15~0.2



4. список частей оборудования CCM



Имя оборудования

Вес

Модель и спецификация

Блок

1

Башенка ковша
Гидравлический привод, нагрузка 120T руки знака, с утяжелением

56T×2=112T

установите

2

2

Arriage Tundish
Повсюду ноги

10×2=20T

установите

4

3

Tundish

6×2=12T

установите

4

4

Бак шлака

1.5T

установите

2

5

Деятельность отливки
коробки консольные
шкаф

0.2×5=1T

установите

8

6

Прессформа 150×150
R8, length900

0.57×5=4.56T

установите

8

7

Крышка прессформы

0.1×8=0.8T

установите

8

8

Вибрируйте прибор

3.4×8=27.2T

установите

8

9

Распылите собирательные трубы

0.4×8=3.2T

установите

8

10

Ролик направления

0.2×40=8T

установите

40

11

Твердый фиктивный бар

2.3×8=18.4T

установите

8

12

Запоминающее устройство фиктивного бара

1.4×8=11.2T

установите

8

13

Выправлять и
машина разведения

6×8=48T

установите

8

14

Выправлять и
машина разведения
общее основание

4T

установите

1

15


Ножницы причаливают ролику

Настройка по частоте, водяное охлаждение

3.5×8=28T

установите

8

16


Машина кислородной резки

3×8=24T

установите

8



Инфракрасный в участок
установка длины



установите

1

17

Вырезывание собрания
главный прибор и вися бак

1T

установите

1

18

После резать ролик
Настройка по частоте, водяное охлаждение

3.5×8=28T

установите

8

19

Ролик нокдаунаⅠ
Настройка по частоте, водяное охлаждение

3.5×8=28T

установите

8

20

Ролик нокдаунаⅡ

3.5×8=28T

установите

8

21

Ролик охлаждая кровати

4×16=64T

установите

16

22

Опрокидывать машину шестерни

8T×8=64T

установите

8

23

Перенося стальная машина
Для длины 12m

33T

установите

1

24

Машина пунктов стальная

35T

установите

1

25

Кровать шага охлаждая

126T

установите

1

26

Кровать собрания охлаждая

30T

установите

1

27

Система охлаждения тела рицинуса

8T

установите

1

28

Крышка рицинуса

10T

установите

1

29


Процессор источника газа
газ аппаратуры дела



установите

1

30

стальная платформа

200T

установите

1




Отработанный вентилятор пара
