Max. diameter of work: | 625mm | Concave (at dia.160mm): | 0.6mm |
---|---|---|---|
Convex (at dia. 160mm): | 0.6mm | Capacity of Coolant oil: | 1300L |
Max. Flowrate of Coolant oil: | 1130L/min | Overall dimensions: | 2880mm×1237mm×2622mm |
Net weight: | 5300kgs | ||
Высокий свет: | оборудование индукции твердея,машина индукции шестерни твердея |

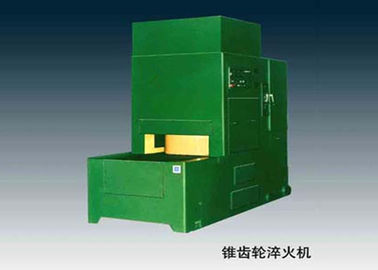

Машина индукции конических зубчатых колес твердея для машинного оборудования конструкции, максимального диаметра 625mm шестерни
Быстрая деталь:
Эта машина вид оборудования термической обработки для гасить конические зубчатые колеса используемые в машинном оборудовании автомобильных, конструкции, тракторе, металлургическом машинном оборудовании и других индустриях. Искажения погашенных частей после термической обработки могут быть проконтролированы и улучшенный эффектно и качество шестерен может быть увеличено. В тоже время, кругом и плоские части можно также затвердеть на этой машине.
Описание:
Машина оборудована с системой управления PLC. За исключением нагрузки workpiece и разгржать, машину можно включить в работу автоматически. Электрическое и гидровлическое управление использовано для деятельности в автоматическом гася цикле для того чтобы увеличить точность и стабилизировать качество погашенных частей.
Worktable (низкие умирают) машины двигает между положением нагрузки и рабочей позицией workpiece посредством гидровлического управления, для того чтобы перенести нагретый workpiece к гася температуре к рабочей позиции машины и охладить их в машине одном после других для того чтобы закончить гася деятельность.
Прибор быстр-изменения доступен для верхней умирает (наружные кольца и внутренние кольца) машины (YA9060).
Для того чтобы обеспечить гася качество и проконтролировать искажение workpiece, машина с следующими конструктивными характеристиками.
Когда гасить, давления (индивидуал регулируемый) от наружных колец, внутренних колец и скважины могут быть приложены к различным частям будучи погашенной части.
Давление можно выбрать как фикчированное давление или регулируемое пульсируя давление.
Вогнутая & выпуклая установка возможна на worktable внутри диаметр 510mm (низкий умрите).
Во время гася деятельности, охлаждая масло в различных шагах с отдельно установками скорости течения и времени можно поставить. 20 пунктов доступны на системе PLC облегчить на-линию деятельность машины в заводе пользователя.
Специальный умирает наружных колец, внутренние кольца и детандер скважины могут быть оборудованы для машины согласно различным размерам и структурам частей, котор нужно погасить.
Спецификации:
Максимальный диаметр работы |
mm |
625 |
Расстояние между поверхностью установки детандера отжимая штангу и опорная площадь низкого умирают |
||
Максимум |
mm |
280 |
Минимум |
mm |
250 |
Расстояние между поверхностью установки внутренних & наружных колец и опорная площадь низкого умирают |
||
Максимум |
mm |
165 |
Минимум |
mm |
140 |
Ряд диаметра для регулировать вогнутый & выпуклый на низком умирает |
mm |
Φ160-Φ510 |
Вогнутый (на dia.160mm) |
mm |
0,6 |
Convex (на dia. 160mm) |
mm |
0,6 |
Максимальное давление |
||
Наружное кольцо |
kg |
7500 (значение дальше) датчик guagee давления) |
Внутреннее кольцо |
kg |
7500 |
Детандер |
kg |
3500 |
Масло хладоагента |
||
Емкость |
L |
1300 |
Максимальная скорость течения |
Л/МИН |
1130 |
Электрический двигатель |
||
Гидровлический насос |
Kw rpm |
4 1440 |
Охлаждая насос |
Kw rpm |
7,5 2900 |

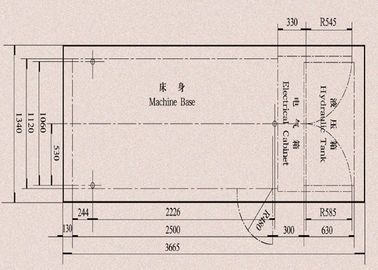

Общие размеры (L×W×H) |
mm |
2880×1237×2622 |
Сетчатый вес |
kg |
5300 |
Случай упаковки |
mm |
3850×1900×2650 |
Вес брутто |
kg |
6000 |
